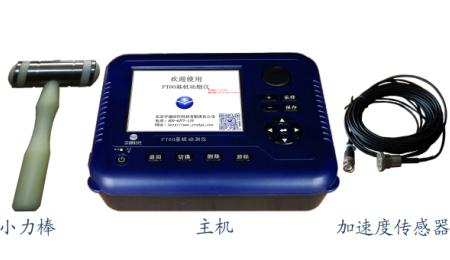

----反射波法基桩完整性检测分析仪
一、产品用途
该产品利用反射波法测试混凝土基桩的桩身完整性，判定桩身缺陷的程度和位置，对基桩的有效桩长进行校核。
二、性能特点
●高清晰度、宽视角的TFT真彩液晶显示；
●高达1000倍的瞬时浮点放大器的设计使仪器易于获得长桩的桩底反射；
●使用USB盘实现数据传输和软件升级功能；
●全新的智能软件界面设计，可实时进行信号的叠加，积分和滤波等，自动保存测试参数，使仪器的操作更为方便；

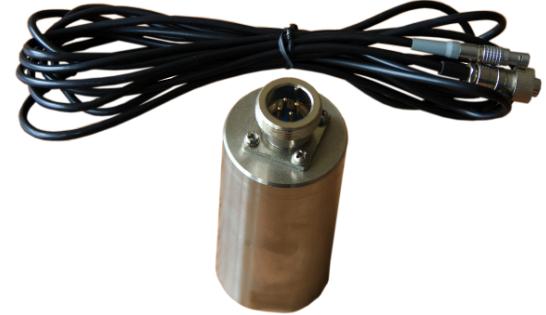

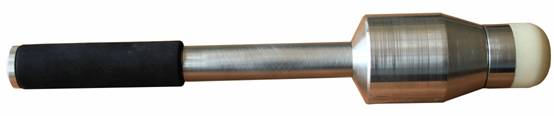

●可配接压电式加速度传感器和磁电式速度传感器，配合力锤和力棒的使用，可适应不同长度基桩的测试要求；

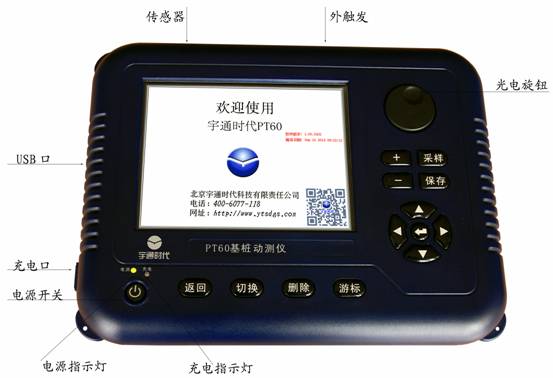

●光电旋钮和快捷按键两种操作方式，使仪器可靠性更高；
● 配备功能强大的机外分析处理软件，可进行小波分析、滤波、积分等，输出检测报告；
●内置大容量可充电锂电池，至少可现场连续工作6小时以上；
●体积小，重量轻，便于携带；
三、依据规范
●中华人民共和国行业标准《建筑基桩检测技术规范》JGJ106-2014
●中华人民共和国建筑工业行业标准《基桩动测仪》JG/T 3055-1999
●中华人民共和国国家计量检定规程《基桩动态测量仪》JJG930－1998
●中华人民共和国推荐性行业标准《公路工程基桩动测技术规程》JTG/T F81-01-2004
●中华人民共和国行业标准《铁路工程基桩无损检测规程》TB10218-2008
●深圳市建筑基桩检测规程（SJG 09-2007）
●上海市《建筑基桩检测技术规程》（DGJ08-218-2003）
四、技术指标
|
序号 |
项目 |
指标 |
|
1 |
系统噪声电压（mV） |
≤2 |
|
2 |
采样时间间隔 （μs） |
≤512.0 |
|
3 |
增益（dB） |
≤64 |
|
4 |
A/D分辨率（bit） |
22 |
|
5 |
频率响应
(幅频误差≤10％） |
加速度测量频率范围Hz |
0.5～10000 |
|
速度测量频率范围 Hz |
5～1000 |
|
6 |
幅值非线性度 |
≤10％ |
|
7 |
时间示值误差 |
≤1％ |
|
8 |
时间分辨率 |
≥2μs |
|
9 |
增益误差 |
≤1 dB |
|
10 |
采样长度 |
4k采样点 |
|
11 |
系统动态范围 dB |
≤136 |
|
12 |
系统参考灵敏度 |
加速度传感器： |
100mV/g
其不确定度（k=3）为3% |
|
速度传感器： |
280mV/cm.s-1
其不确定度（k=3）为5% |
|
13 |
供电方式 |

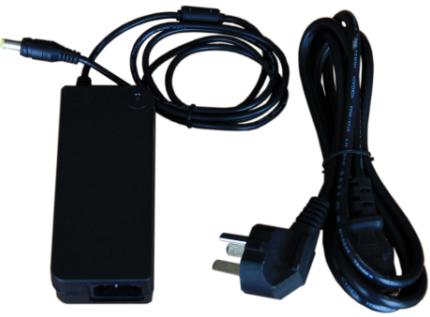

外部：DC12V |
|
内部：12V可充电锂电池，连续工作6小时以上 |
|
14 |
工作温度范围 |
-10～+40℃ |
|
15 |
体积：mm×mm×mm |
260×180×75 |
|
16 |
重量：kg |
1.6 |
